MIMO型邊坡雷達參數
1. 硬件參數
1) 邊坡雷達由雷達主機和便攜式智能機柜組成。
2) 設備為MIMO電子掃描式調頻連續波體制合成孔徑雷達，主機天線采用微帶天線形式，為隱藏式天線，具有天線罩。
3) 無機械滑動或旋轉等機械運動結構，確保使用可靠性和后期維護的便利性
4) 雷達系統須基于微波干涉技術、合成孔徑技術、線性調頻連續波技術，無需靠近目標物，無需在目標區域安裝傳感器。
5) 雷達成像原理：合成孔徑雷達（SAR）。
6) 位移提取原理：差分干涉合成孔徑雷達。
7) 雷達主機頻率具備Ku波段調節能力。
8) 雷達主機指示燈：雷達主機外部包含供電指示燈、輻射指示燈、故障指示燈，便于維護。
9) 工業級一體化設計，配備多層散熱翅，具有柵格狀散熱鰭片。
10) 監測距離：不小于4000m；
11) 監測精度：優于0.1mm；
12) 系統頻帶寬度：200MHz-1000MHz可調；
13) 分辨率：距離向分辨率優于0.15m，方位向分辨率優于7.5mrad；
14) 監測范圍：水平方位≥100°，俯仰≥40°；
15) 采樣間隔：不高于10s@1000m；
16) 功耗：≤40W；
17) 雷達重量：≤15kg；
18) 工作溫度：-40℃-﹢60℃；
19) 工作濕度：5%RH-96%RH；
20) 防護等級：IP66。
2.數據采集軟件
1) 軟件界面采用中文語言，操作簡單、便捷，交互友好。
2) 具備人機交互功能。
3) 采用客戶端模式（C/S），完成數據實時采集，數據高速處理算法。
4) 支持在Windows7/10 64位操作系統下運行，直接與雷達主機接駁，實時采集雷達信號。
5) 能夠設置調整雷達工作參數，如監測距離、采樣頻率等。
6) 具備控制斷電和上電功能，具備自動重啟功能，可以進行設備狀態自檢自動重啟，具備自動網絡連接，自動參數配置，可以一鍵式啟動。
7) 軟件采用桌面客戶端軟件進行監測數據的24小時采集和實時處理。
8) 支持實時自動化采集，可遠程重啟設備。
9) 具有查看初始化圖像的二維SAR成像結果。
10) 可無人值守，全自動系統正常運行。
11) 全自動實現掃描數據的SAR成像、PS干涉處理、數據傳輸?shù)取?/p>
12) 具備二維扇形掃描展示功能，支持二維/三維成像功能。
13) 能夠?qū)胪獠咳S地形，具備基于掃描區域三維地形的三維配準與展示功能。
14) 具備DEM獲取與導入功能，并與雷達形變監測結果融合生成立體圖。
15) 能夠?qū)⒗走_(dá)形變圖像和被測區域三維激光掃描儀數據進行配準融合。
16) 可對展示的監測區域內容放大、縮小等操作。
17) 可對現場采集的雷達數據進一步處理，能實現自動實現原始回波處理、三維地形配準、大氣誤差校正等處理工作。
18) 支持設定原始回波數據是否保存，以便于內存管理。
19) 軟件支持重啟后，監測結果的歷史形變疊加，保證監測期監測結果的連續性。
20) 具備自動檢查存儲空間功能，可自動刪除歷史數據，減少空間占用。
21) 工程化設計，具備新建工程、打開工程后監測結果的歷史形變疊加功能，保證監測期間監測結果的連續性。
22) 具備系統自檢功能，可顯示系統狀態。

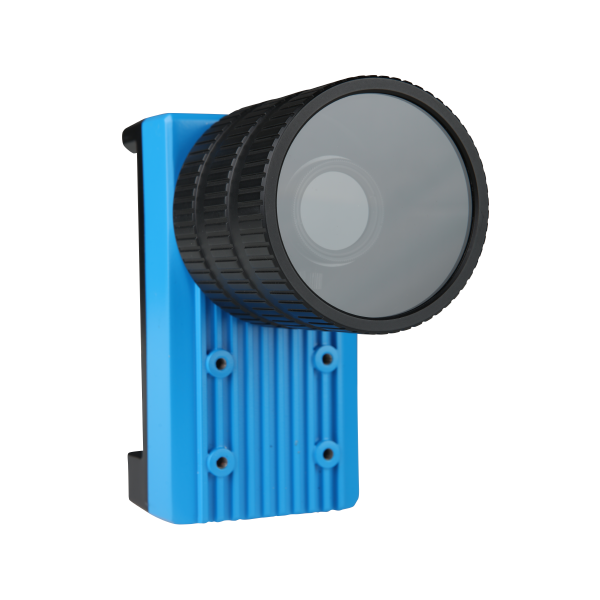

23) 可接入視覺位移監測設備，采集、解析圖像數據，對形變信息進行定量展示。
24) 可接入國產化0.5″級測量機器人，實現數據采集解析，
25) 可接入GNSS、雨量、裂縫等多種類監測傳感器，方便礦山多源監測數據統計分析。
26) 可接入氣象站，顯示、存儲氣象站的溫度、濕度、降雨、風速等監測信息。
27) 支持?jǐn)?shù)據庫軟件，可記錄系統運行狀態、操作記錄和故障記錄，便于快速定位。
28) 采用多重加密算法，實現局域網內和Inter網內數據加密遠程傳輸。
29) 采用地基合成孔徑雷達SAR成像算法和動態PS點的高級形變反演算法。
30) 可以全天時、全天候持續工作。
31) 位移提取精度優于毫米級。
32) 采樣間隔時間可自定義，避免由于采樣間隔長而造成的數據不連續、數據丟失。
33) 系統具有高級環境校準功能，可智能化、高精度的去除環境因素干擾。
34) 支持遠程設置系統參數，可以達到無人值守狀態。
3.智能化分析預警平臺
1) 軟件界面采用中文語言，操作簡單、便捷，交互友好。
2) 具備人機交互功能。
3) 采用瀏覽器模式（B/S），完成進行數據結果的查看、分析過程管理及用戶交互。
4) 具有云平臺大數據功能，可遠程輔助處理數據解釋分析。
5) 支持監測和數據處理一體化，支持多源數據和信息管理。
6) 可進行天空地一體化分析和信息管理，具備星載數據、機載遙感、地基遙感等數據結合的天空地一體化分析功能。
7) 具備雷達數據在線和離線數據處理的基本功能。
8) 具備多源數據的相互協同及坐標系統功能。
9) 系統輔助狀態發送：支持現場斷電、斷網信息的故障發送。
10) 具備基于人工智能分析的災害預警功能，可實現對災情風險評估。
11) 可根據位移量、速度、加速度、切線角等進行自適應告警，并給出風險等級。
12) 可自動化預警，可自行設定報警閾值，具備自動預警信息發送功能。
13) 具備多樣化預警方式，具備聲音、顏色、短信、郵件等報警方式。
14) 可對監測區域進行全局或局部預警?？稍O(shè)置形變預警閾值、形變速度預警閾值、形變加速度預警閾值、預警聯系人、聯系電話及郵箱等。
15) 可自動根據形變值、形變速度、形變加速度的值計算預警等級，通過不同顏色表示預警等級，直觀顯示監測區域危險程度。
16) 具備預警預報解除功能。
17) 能夠?qū)︻A(yù)警進行統計與記錄，并支持歷史預警信息查詢。
18) 多源數據融合：平臺可接入其他多種傳感器，通過對多種傳感器監測數據進行融合展示，為災害預警提供實證性和多維性依據，實現對監測區域全方位、多角度的安全監測。
19) 三維展示：基于三維GIS引擎，具備全國地圖影像及地形展示功能，且監測場景的所有傳感器都能在地形圖上的真實位置展示。
20) 自帶全國30m精度三維地形數據，并支持加載更高精度地形數據。
21) 外部地形數據加載：具備加載多種格式的外部地形數據功能，并能與全國地形影像疊加吻合，支持的數據格式包括tif、osgb等。支持多傳感器協同分析、歷史數據動態演變功能。
22) 坐標實時顯示：可實時顯示鼠標指針?biāo)谖恢玫慕?jīng)緯度坐標、高程信息及方位信息。
23) 形變疊加：能夠基于形變數據文件和雷達的坐標，計算監測場景所有點的形變值、形變速度和加速度，并生成相應熱力圖和曲線進行展示，并具備數據實時更新功能。
24) 熱力圖圖層展示：熱力圖以圖層的形式疊加在地形之上，可以展示監測區域的形變熱力圖、速度熱力圖和加速度熱力圖，方便用戶快速發現隱患點。
25) 數據操作：用戶可以在地形上進行打點、畫線、畫面等操作，并對繪制的圖形進行編輯、刪除等操作，讀取位移量、形變速度、切線角等監測數據。
26) 具備點、線、面目標曲線繪制功能，可以繪制相關目標的累計形變曲線、形變速率曲線、形變加速度曲線、切線角曲線。
27) 支持在融合后的圖像中選取像素點，讀取點、線、面的位移、速度等參數。
28) 支持對打點結果形變曲線數值進行保存。
29) 具備形變數據展示，可對繪制的點、線、面的形變值、形變速度、形變加速度等信息進行曲線展示，可獲取曲線上任意點的監測時間及數值，并實時更新。
30) 具備對觀測區域的最值統計及平均值分析功能。
31) 具備區域屏蔽功能，用戶可自定義繪制屏蔽區域，對選定的區域不進行告警。具備形變過程演示功能，可以動態地重現用戶選擇時間段區域內的形變過程和曲線變化，并支持導出為動畫文件。
32) 具備所有傳感器歷史數據的查詢功能，用戶可根據傳感器名稱、時間區間等進行歷史數據的查詢，支持歷史數據批量導出功能。
33) 具備形變信息顯示和查詢功能、歷史監測結果查詢功能、監測結果自動發布功能、基礎信息維護功能，支持對繪制曲線數據進行保存。
34) 支持對歷史形變曲線結果三維快速自動生成、加載功能。
35) 數據導出：所有接入平臺的傳感器數據和繪制數據能以多種形式（包括csv、txt、excel、word、pdf等格式）進行導出，導出的繪制數據包含名稱、高程、坡度、坡向、坐標范圍、創建時間等，導出的歷史監測數據包含名稱、類型、時間、形變值、形變速度、形變加速度等。
36) 多樣化測量：具備距離測量、面積測量、三角測量、斷面生成、可視域分析、提取高程點、等高線顯示等功能，支持清空和一鍵復位功能。
37) 具備生成報告的功能，報告可手動生成，也可自動生成，生成的時間和路徑可由用戶配置。
38) 支持定時向指定郵箱發送報告，如接有打印機，還支持定時打印功能。
39) 支持定制報告模板輸入，自動周報告生成與發布。
40) 報告包括全局監測結果分析內容（包含地點、時間區間、有效面積）和局部監測結果分析內容（包含某點、線、面的中心坐標、時間區間、預警次數、形變變化量、當前形變速度、當前形變加速度及監測結果圖、形變值曲線圖、形變速度值曲線圖、形變加速值曲線圖）。
*本公司不斷優化產品，相應技術參數如有改動，恕不另行通知，敬請諒解！
